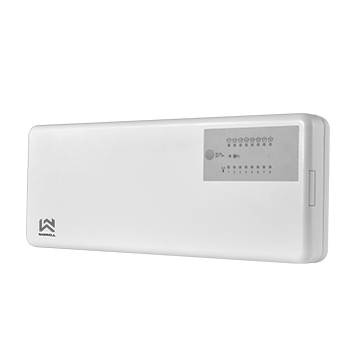

带拨码开关的暖集中控制器,485协议

功能描述

1、温控器接口 L1 有电源输入时，房间 8 电热执行器打开，房间 8 也受 485 控制
2、通过 485 接口可以直接控制房间 1-8 电热执行器开启和关闭. 3、二次泵、壁挂炉开启和关闭条件：8 路电热执行器有任意一路开启时，二次泵和壁挂开启，8 路都关闭
时壁挂炉和二次泵关闭
4、防憋泵功能：8 路电热执行器都关闭后，再开启时，二次泵和壁挂炉延迟 3 分钟开启。（可通过 485 接
口选择延迟时间）
5、防抱死功能：水泵连续 15 天未启动时，开启水泵运行 15 秒；

技术规格

电源 ………………………………………100－240VAC 50~60Hz
最大总负载输出电流 ………………………250VAC 10A
锅炉继电器输出 ………………………… 1路 I Max8(5)A
水泵继电器输出 ………………………… 1路 250VAC Max.5A
壁挂炉接口…………………………………… 1路（无源联动）
485接口………………………………………… 1路（默认地址254）
温控器接口…………………………………… 1路
电热执行器接口………………………….………. 8路*230VAC, 每路最大输出 2A,总和输出 5A.
工作温度 …………………………….……-20℃ ~ 60℃
储存温度 ………………………………….-20℃ ~ 70℃
产品尺寸……………………………………………..280mm X 110mm X40mm
产品颜色………………………………………白色
防护等级：IP21

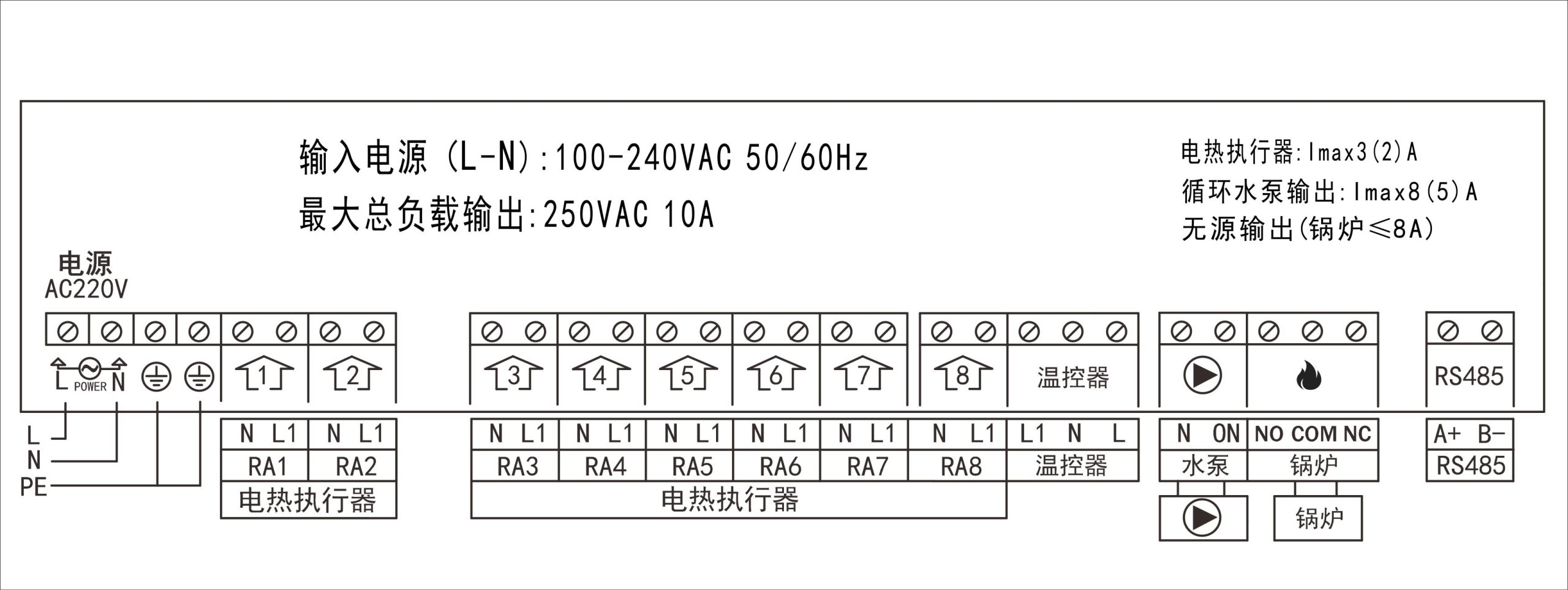

接线图
